Sapata guia de rolo ou sapata guia deslizante, qual tipo se aplica
A resposta curta é que um sapata guia do rolo do elevador é a melhor opção para elevadores de passageiros de alta velocidade em edifícios médios e altos, enquanto um sapata de guia deslizante do elevador é a escolha padrão para elevadores de carga e elevadores de passageiros de baixa velocidade. Ambos pertencem à categoria mais ampla de tipos de sapatas guia de elevador, e a escolha correta depende quase inteiramente da velocidade do carro, do padrão de carga e da suavidade de deslocamento que um edifício realmente precisa.
Uma sapata-guia fica entre o trilho-guia do elevador e o carro ou contrapeso, mantendo ambos se movendo estritamente para cima e para baixo ao longo do trilho, sem desviar, inclinar ou balançar durante o deslocamento. Este único componente tem um efeito direto no conforto de condução, no desgaste dos trilhos e na quantidade de atenção de manutenção que o sistema de elevador necessita ao longo de sua vida útil.
Como uma sapata guia realmente funciona dentro do eixo
Cada sapata-guia, independentemente do tipo, é construída a partir de três partes principais: o revestimento da sapata que entra em contato com o trilho, o corpo do trilho-guia ao longo do qual ele passa e o assento da sapata-guia que fixa o conjunto à estrutura do carro ou à estrutura do contrapeso. Em projetos deslizantes, a seção superior também pode transportar um copo de óleo que fornece lubrificante entre o revestimento da sapata e a superfície do trilho, o que reduz o atrito e prolonga a vida útil do revestimento.
Visão geral dos componentes principais
- Forro da sapata, a superfície de desgaste que entra em contato direto com o trilho-guia
- Corpo do trilho-guia, o trilho de aço vertical que passa pelo eixo
- Assento da sapata guia, o suporte que conecta a sapata ao carro ou contrapeso
- Copo de óleo, presente nos tipos deslizantes para lubrificar o contato do revestimento e do trilho
Depois que essas peças são montadas e alinhadas, a sapata guia mantém a estrutura do carro restrita a um único caminho vertical, e é exatamente por isso que a precisão do alinhamento durante a instalação é tão importante quanto a qualidade do material da própria sapata.

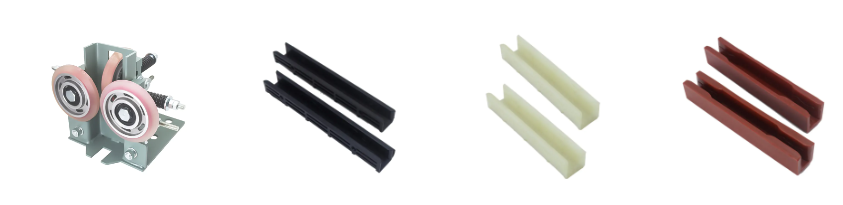

Estrutura da sapata guia do rolo e onde ela funciona melhor
Uma sapata guia de rolos substitui o revestimento deslizante fixo por um conjunto de rodas giratórias que rolam ao longo da superfície do trilho-guia em vez de se arrastarem sobre ela. Como o ponto de contato rola em vez de deslizar, o atrito cai drasticamente, o que permite que o carro se desloque em velocidades mais altas com visivelmente menos vibração transferida para a cabine.
Este contato rolante é a principal razão pela qual um fabricante de sapata guia de rolo normalmente tem como alvo elevadores de passageiros em edifícios mais altos, onde a velocidade e a qualidade do passeio aumentam juntas. As sapatas de guia de rolos também são comuns em projetos de modernização onde um elevador mais antigo está sendo atualizado para uma unidade de passageiros mais rápida, sem alterar o trilho de guia existente.
| Recurso | Comportamento Típico |
|---|---|
| Tipo de contato | Contato da roda rolante ao longo da superfície do trilho |
| Nível de fricção | Baixo, reduz o acúmulo de calor em velocidades mais altas |
| Necessidade de Lubrificação | Mínimo, os rolamentos das rodas requerem apenas verificações periódicas |
| Configuração Comum | Elevadores de passageiros de médio a alto nível |
Estrutura da sapata guia deslizante e onde ela funciona melhor
Uma sapata guia deslizante mantém um revestimento fixo em contato contínuo com o trilho, em vez de rolar sobre ele. Este design vem em duas formas: a sapata-guia deslizante fixa, que mantém uma posição rígida contra o trilho, e a sapata-guia deslizante elástica, que utiliza um mecanismo acionado por mola para absorver pequenas irregularidades do trilho e reduzir o choque transmitido ao carro.
As sapatas-guia deslizantes fixas são usadas principalmente em elevadores de carga, onde a folga em ambos os lados da sapata deve permanecer consistente e a folga entre o revestimento e a superfície superior do trilho é geralmente mantida na faixa de 0,5 a 2 milímetros . Essa folga estreita e consistente é mais importante para aplicações de carga porque o carregamento irregular exerce pressão lateral repetida no conjunto da sapata-guia.
Tipos deslizantes fixos versus elásticos
- Sapata guia deslizante fixa, montagem rígida, normalmente combinada com elevadores de carga
- Sapata guia deslizante elástica, forro apoiado por mola, comumente usada em elevadores de passageiros de baixa velocidade
- Ambos os tipos dependem de um copo de óleo na parte superior do sapato para manter o forro lubrificado
- Ambos os tipos são adequados para edifícios médios e altos que operam em velocidades de deslocamento mais baixas
Compradores compareo um fornecedor de sapata guia deslizante contra uma opção baseada em rolos geralmente descobrem que os tipos deslizantes custam menos para manter em sistemas mais lentos, uma vez que o revestimento se desgasta de forma previsível e os intervalos de substituição são fáceis de planejar em torno da manutenção de rotina.
Comparando a faixa de velocidade entre os tipos de rolo e deslizante
A capacidade de velocidade é a linha divisória mais clara entre os dois tipos de sapatas guia do elevador. O gráfico abaixo ilustra a faixa geral de velocidade com a qual cada tipo é comumente compatível em projetos de elevadores de passageiros e de carga.
Essas faixas são padrões gerais da indústria e não limites fixos, uma vez que o teto real depende do projeto completo do sistema do elevador, e não apenas da sapata guia. Mesmo assim, o padrão explica por que as sapatas de roletes dominam os carros expressos e de passageiros em arranha-céus, enquanto os tipos deslizantes permanecem comuns em edifícios de carga e em edifícios baixos.
Diferenças de tolerância de folga entre tipos de sapatas guia
A folga entre o forro da sapata e o trilho afeta diretamente a quantidade de movimento lateral que um carro experimenta. Uma folga mais apertada e consistente geralmente reduz a vibração, mas requer instalação e alinhamento de trilhos mais precisos.
As sapatas-guia do rolo tendem a funcionar com uma folga efetiva mais estreita porque a roda mantém contato de rolamento constante contra o trilho, enquanto as sapatas deslizantes são ajustadas com uma pequena folga de trabalho para que o revestimento não fique preso à superfície do trilho durante o deslocamento.
Padrão de adoção de sapatas guia de rolos em edifícios mais altos
À medida que a altura dos edifícios e a velocidade de deslocamento dos elevadores aumentaram em novos projetos de construção e modernização, a demanda mudou constantemente para sistemas baseados em rolos para automóveis de passageiros. A linha abaixo reflete esta tendência direcional geral e não uma estatística fixa.
Esta mudança foi impulsionada em grande parte por dois fatores relatados de forma consistente nas discussões da indústria de elevadores: expectativas crescentes em torno da suavidade do deslocamento em edifícios de passageiros e uma parcela crescente de projetos de modernização que aumentam a velocidade dos vagões sem substituir todo o sistema ferroviário.
Comparação de desempenho entre os principais fatores de seleção
A escolha entre designs de rolos e deslizantes geralmente se resume a pesar vários fatores de desempenho juntos, em vez de escolher apenas com base na velocidade. O gráfico de radar abaixo compara ambos os tipos em cinco fatores que os compradores comumente avaliam.
As sapatas guia de rolos geralmente pontuam mais alto em capacidade de velocidade, suavidade de deslocamento e controle de ruído, enquanto as sapatas guia deslizantes tendem a pontuar mais alto em simplicidade de manutenção e manuseio de carga para serviço de carga, razão pela qual os elevadores de carga ainda dependem fortemente de projetos deslizantes fixos.
Requisitos de instalação que afetam o desempenho a longo prazo
A instalação correta determina se qualquer tipo de sapata guia funciona conforme esperado durante a vida útil do elevador. As sapatas guia superior e inferior devem ser instaladas na mesma linha vertical depois de instaladas, sem inclinação ou torção entre elas, e ambas devem estar alinhadas com o centro do conjunto da mandíbula de segurança.
Para sapatas-guia deslizantes fixas usadas especificamente em elevadores de carga, a folga em ambos os lados da sapata deve permanecer consistente ao longo de todo o comprimento do percurso, e a folga entre o revestimento e a superfície superior do trilho é geralmente mantida dentro do 0,5 a 2 milímetros faixa descrita anteriormente. Errar nessa folga em qualquer direção tende a aparecer rapidamente como desgaste irregular ou um percurso mais difícil.
Pontos de verificação de instalação que valem a pena confirmar
- Sapatos superiores e inferiores alinhados em uma única linha vertical
- Nenhuma inclinação ou torção visível no assento da sapata-guia
- Alinhamento centralizado contra a mandíbula de segurança em ambos os lados do carro e do contrapeso
- Folga lateral consistente mantida ao longo de todo o trilho
- Copo de óleo cheio e funcionando corretamente em sapatas deslizantes
Tipo de sapata guia correspondente ao uso em edifícios e elevadores
A seleção entre uma sapata guia de rolos de elevador e uma sapata guia deslizante de elevador torna-se simples quando o perfil do edifício e a função do elevador são claros. A tabela abaixo resume o padrão geral que os compradores e as equipes de peças de elevador normalmente seguem.
| Perfil de edifício ou elevador | Tipo de sapata guia comumente compatível |
|---|---|
| Elevador de passageiros alto | Sapata guia de rolo |
| Elevador de passageiros de altura média | Sapata guia de rolo or elastic sliding guide shoe |
| Elevador de passageiros de baixa velocidade | Sapata guia deslizante elástica |
| Elevador de carga | Sapata guia deslizante fixa |
| Modernização com atualização de velocidade | Sapata guia de rolo replacement |
As equipes de instalações que trabalham em um projeto de substituição de sapata guia de elevador geralmente partem dessa mesma correspondência de perfil antes de solicitar amostras de um sapata guia de elevador personalizada fornecedor, uma vez que combinar a largura do trilho existente e as dimensões do assento da sapata é tão importante quanto combinar o próprio tipo de sapata guia.
Reconhecendo quando um sapato-guia precisa ser substituído
As sapatas-guia se desgastam gradualmente, e a maioria das equipes de manutenção de elevadores aprende a observar alguns sinais de alerta consistentes, em vez de esperar por uma falha total. Movimento lateral incomum no carro, um som de rangido ou rangido próximo à parte superior ou inferior da estrutura do carro e ranhuras de desgaste visíveis no forro do sapato são os primeiros indicadores mais comuns.
As equipes de fornecimento que lidam com um programa de substituição de sapata guia de elevador normalmente solicitam dimensões correspondentes tanto para a largura do trilho quanto para o assento da sapata guia antes de fazer o pedido, uma vez que mesmo uma sapata bem feita terá um desempenho ruim se o ajuste contra o trilho existente for incorreto. Trabalhando com um estabelecimento fábrica de sapata guia de elevador na China O relacionamento de fornecimento baseado muitas vezes encurta esse processo de correspondência porque as equipes de produção podem fazer referência aos desenhos do perfil do trilho diretamente nas ferramentas existentes.
