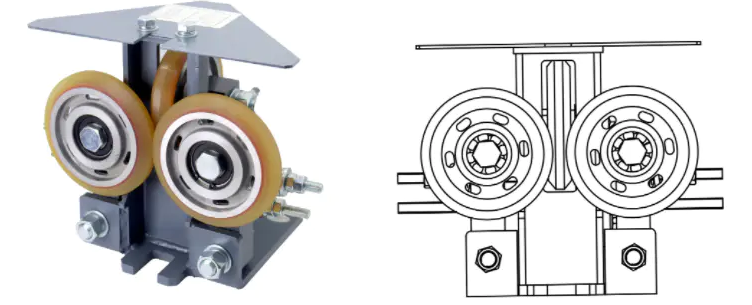

1. Quatro tecnologias principais de Sapatas guia de rolo
Projeto de rolamento de precisão: reduz a resistência ao rolamento
Rolamentos de esferas de contato angular de duas carreiras: suportam cargas radiais e axiais, garantindo rotação de rolos de alta velocidade sem emperramento
Ajuste de pré-carga: Uma mola ou mecanismo hidráulico mantém contato constante entre o rolo e o trilho guia, evitando saltos.
Rolos de material polimérico: equilibra absorção de choque e resistência ao desgaste
Rolos de poliuretano (PU): Altamente elásticos e resistentes ao desgaste, absorvendo microvibrações causadas por desníveis do trilho-guia.
Rolos Compostos de Nylon: Adequados para elevadores de alta velocidade (>2,5 m/s), com forte resistência à deformação.
Estrutura dinâmica de autoalinhamento: acomoda a deflexão do trilho-guia
Montagem flutuante: Permite que o rolo se adapte aos erros de instalação do trilho-guia dentro de uma faixa de ±3°.
Sistema de suporte elástico: almofadas de borracha ou molas amortecem forças de impacto transitórias (como durante uma parada de emergência).
Inovação em tecnologia de lubrificação: livre de manutenção e longa vida útil
Rolamentos autolubrificantes: Construídos em grafite ou PTFE, não é necessária lubrificação externa.
Design selado: Resistente à poeira e à água, evitando que impurezas entrem nos rolos e afetem o desempenho.
2. Problemas e soluções comuns da sapata guia do rolo do elevador (Guia de manutenção)
Desgaste anormal do rolo
- Desgaste irregular da superfície do rolo
Possíveis causas:
Desvio de instalação do trilho-guia (tolerância horizontal/vertical excedida)
Carregamento desequilibrado do carro, causando força excessiva em um lado
Material do rolo não qualificado (dureza insuficiente ou deterioração)
Solução:
Verifique a retilineidade do trilho-guia: Use uma ferramenta de alinhamento a laser para garantir que o desvio seja inferior a 0,5 mm/m.
Ajuste o equilíbrio do carro: Verifique a configuração do contrapeso para garantir uma distribuição uniforme da carga.
Substitua os rolos de alto desgaste: Escolha materiais compostos de poliuretano (PU) ou náilon (dureza Shore recomendada 75A-85A).
- Rachadura ou deformação prematura do rolo
Possíveis causas:
Sobrecarga (excedendo 150% da carga nominal)
Temperatura ambiente excessivamente alta (>60°C) causando amolecimento do rolo de PU
Corrosão química (como ácidos fortes ou álcalis em agentes de limpeza)
Solução:
Instale um dispositivo de proteção contra sobrecarga: Conecte o sistema de controle do elevador para limitar a operação de sobrecarga.
Substitua os rolos de alta temperatura: Escolha materiais compostos de nylon ou PTFE (adequados para -30°C a 120°C).
Evite contato químico: Use um solvente neutro (como álcool) durante a limpeza.
Ruído operacional anormal
- Um som de "rangido" durante o rolamento
Possíveis causas:
Falta de óleo no rolamento ou entrada de poeira
Pino do rolete desgastado causando maior folga
Partículas duras (como areia e cascalho) na superfície do trilho-guia
Solução:
Limpe e lubrifique os rolamentos: Use graxa para altas temperaturas (como graxa à base de lítio). Os rolamentos vedados devem ser substituídos imediatamente.
Substituição do pino: Verifique se há desgaste no diâmetro do pino (> 0,2 mm requer substituição). Limpe os trilhos-guia: Use uma lixa fina para polir a superfície de contato do trilho-guia para remover impurezas.
- Vibração de "zumbido" de alta frequência
Possíveis causas:
Falha no balanceamento dinâmico dos rolos (por exemplo, danos internos ao rolamento)
Ressonância entre a velocidade de operação do elevador e a frequência natural do rolo
Solução:
Substitua o conjunto do rolo: Prefira peças originais (precisão de balanceamento dinâmico ≤ 0,5g·cm).
Ajuste a curva de operação do elevador: Utilize o inversor para reduzir a aceleração e evitar a banda de frequência ressonante.
Emperramento da sapata guia
- Rotação lenta do rolo
Possíveis causas:
Corrosão do rolamento (causada por um ambiente úmido)
Folga insuficiente entre o rolo e o trilho-guia (instalação inadequada)
Solução:
Substitua os rolamentos de aço inoxidável: Adequado para ambientes de alta umidade (por exemplo, elevadores em garagens subterrâneas).
Ajuste a folga da sapata guia: Use um calibrador de folga para medir; recomenda-se uma folga de 0,5-1 mm por lado (consulte os padrões do fabricante).
Outras falhas sistêmicas
- A sapata guia está completamente desviada ou solta.
Possíveis causas:
Parafusos de montagem soltos (devido à vibração)
Suporte de sapata guia deformado (devido a impacto externo)
Solução:
Aperte os parafusos e aplique a vedação anti-afrouxamento: Use uma chave dinamométrica (aperte com o torque especificado pelo fabricante).
Alinhe ou substitua o suporte: Use um nível para verificar o nivelamento do suporte (erro <1mm/m).
3. Perguntas frequentes (FAQ) sobre sapatas guia de rolos de elevador
- Como posso determinar se um rolo precisa ser substituído?
Critérios de substituição:
Desgaste: Redução do diâmetro dos rolos > 2mm (medido com paquímetro).
Rachaduras superficiais: Rachaduras ou descamação visíveis.
Ruído/vibração anormal: rangidos ou tremores perceptíveis durante a operação.
- As sapatas guia do rolo requerem lubrificação?
A maioria não:
As sapatas guia de rolos modernas usam rolamentos autolubrificantes (como PTFE preenchido com grafite).
Exceções: Modelos mais antigos ou ambientes especiais (altas temperaturas) podem exigir uma pequena quantidade de graxa para altas temperaturas.
- Por que os rolos se desgastam prematuramente?
Causas comuns:
Desvio de instalação do trilho guia (> 1mm/m).
Carregamento desequilibrado crônico do carro (por exemplo, objetos pesados são sempre colocados de um lado).
Utilização de rolos de baixa qualidade (a dureza não atende ao padrão).
- As sapatas guia de rolos são adequadas para elevadores de alta velocidade? Aplicabilidade:
Elevadores de baixa velocidade (≤1,75 m/s): Rolos PU comuns são suficientes.
Elevadores de alta velocidade (≥2,5 m/s): São necessários rolos compostos de nylon com rolamentos de precisão.
- Como posso reduzir o ruído das sapatas-guia dos rolos?
Medidas de redução de ruído:
Selecione suportes de sapata guia com almofadas elásticas (design que absorve vibrações).
Garanta juntas lisas dos trilhos-guia (polir a área de transição).
Substitua os rolamentos silenciosos.
