Sapata guia deslizante do elevador: guia de tipos, seleção e comparação

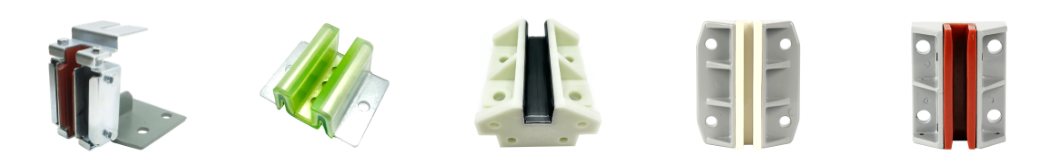

Tipos e características comuns

As sapatas-guia deslizantes do elevador são geralmente agrupadas pela forma como absorvem as irregularidades do trilho e pelo material do revestimento usado no ponto de contato. A escolha entre esses tipos afeta o conforto de condução, o nível de ruído e a frequência com que o revestimento precisa ser substituído, portanto, compreender as diferenças é um primeiro passo prático para qualquer comprador de peças de elevador.

O material do revestimento é uma das características mais importantes dentro de cada tipo, pois determina diretamente o comportamento do atrito, o nível de ruído e a taxa de desgaste. Os materiais de revestimento comuns incluem náilon padrão, náilon autolubrificante embebido em óleo e polioximetileno (POM), cada um oferecendo um equilíbrio diferente entre resistência ao desgaste, amortecimento de ruído e eficiência de custos. A seleção da combinação certa de tipo de sapata e material de revestimento normalmente é guiada pela velocidade do elevador, peso do carro e condição do trilho, que são discutidos com mais detalhes na seção de seleção abaixo.

Princípio de funcionamento e estrutura

Um elevator sliding guide shoe works by maintaining continuous contact between a replaceable liner and the guide rail as the car or counterweight travels vertically, constraining lateral movement while allowing free vertical motion. The structure is intentionally simple, which is part of why sliding guide shoes remain a reliable, widely specified component across the elevator industry.

Durante a operação, o canal de contato do trilho envolve a cabeça do trilho-guia em forma de T, com o revestimento absorvendo o atrito em todas as superfícies de contato à medida que o carro se move. Em projetos com mola, o elemento de mola permite que o revestimento se mova ligeiramente para dentro e para fora, compensando pequenos desalinhamentos dos trilhos sem transmitir um forte solavanco na estrutura do carro. Como o revestimento é o principal componente de desgaste, seu material e espessura são projetados para fornecer uma superfície previsível e de desgaste gradual que pode ser inspecionada e substituída bem antes de afetar a qualidade do percurso ou a integridade do contato com o trilho.

Cenários de aplicação e critérios de seleção

As sapatas-guia deslizantes do elevador são aplicadas em elevadores de passageiros, elevadores de carga e conjuntos de contrapeso, com a configuração correta dependendo principalmente da velocidade nominal do elevador, da carga do carro e do perfil do trilho-guia. A correspondência correta dessas variáveis ​​afeta a qualidade do passeio, o nível de ruído e a frequência com que as equipes de manutenção precisam agendar a substituição do revestimento.

A velocidade nominal é geralmente o fator mais influente na seleção da sapata guia, uma vez que velocidades mais altas aumentam tanto a frequência dos eventos de contato com os trilhos quanto a sensibilidade dos passageiros a qualquer vibração transmitida. O gráfico de rosca abaixo ilustra uma divisão geral e representativa de onde as sapatas-guia deslizantes são mais comumente aplicadas em casos de uso de elevadores, o que é um contexto útil ao avaliar padrões de demanda típicos em um portfólio ou frota de edifícios.

Antes de rever o gráfico, vale a pena notar que as proporções reais variam por região, tipo de edifício e idade do elevador, pelo que os números abaixo devem ser lidos como um padrão representativo geral e não como uma medição precisa do mercado. O gráfico divide o uso típico de sapatas-guia deslizantes em quatro grandes categorias: elevadores de passageiros de baixa e média velocidade, elevadores de carga e de carga, conjuntos de contrapesos em classes de velocidade e projetos de modernização ou substituição de retrofit. Esse tipo de detalhamento ajuda a ilustrar por que os critérios de seleção do material do revestimento diferem tanto entre uma aplicação de carga e uma aplicação de passageiros operando em um ciclo de trabalho mais elevado.

O maior segmento nesta divisão representativa é o dos elevadores de passageiros de baixa e média velocidade, o que reflete a abrangência com que as sapatas-guia deslizantes são especificadas em edifícios residenciais e comerciais onde as velocidades nominais permanecem dentro da faixa operacional confortável para contato deslizante. Os elevadores de carga e de carga formam o próximo maior segmento, uma vez que essas aplicações geralmente priorizam a durabilidade do suporte de carga em detrimento das características de deslocamento mais suaves associadas às sapatas-guia de rolos. Os conjuntos de contrapesos aparecem como uma parcela significativa porque as sapatas-guia deslizantes são comumente usadas em contrapesos, mesmo em elevadores onde o próprio carro foi atualizado para sapatas-guia de rolos, uma vez que o conforto de deslocamento do contrapeso é menos crítico para os passageiros. Os projetos de modernização e modernização representam uma parcela menor, mas constante, refletindo o ciclo contínuo de substituição em frotas de elevadores envelhecidas. Esse padrão também explica por que muitos fabricantes de peças de elevadores mantêm uma ampla variedade de estilos de suporte, uma vez que os projetos de modernização frequentemente precisam corresponder às configurações de montagem OEM legadas de diversas marcas originais. Os gerentes de instalações que supervisionam grandes portfólios de elevadores muitas vezes acham útil rastrear esse tipo de divisão de uso internamente, pois isso ajuda a prever quais materiais de revestimento e tipos de suporte terão o maior volume de substituição. Reconhecer em qual segmento um determinado elevador se enquadra é um primeiro passo prático antes de solicitar um orçamento a um fabricante ou fornecedor de sapatas-guia.

Comparação detalhada de sapatas deslizantes e guia de rolos

As sapatas-guia deslizantes e as sapatas-guia de rolos mantêm a cabine do elevador alinhada ao trilho-guia, mas diferem significativamente em mecanismo, características de deslocamento e perfil de manutenção. Compreender essas diferenças ajuda os compradores a evitar a especificação do tipo de componente errado para a velocidade nominal e o ciclo de trabalho de um determinado elevador.

O material do revestimento é o outro ponto de comparação importante dentro das próprias sapatas-guia deslizantes, uma vez que diferentes revestimentos de polímero oferecem diferentes vidas úteis sob condições operacionais semelhantes. O gráfico de colunas empilhadas abaixo compara a contribuição relativa do serviço de três materiais de revestimento comuns em dois fatores operacionais: resistência ao desgaste e desempenho de amortecimento de ruído, fornecendo uma visão combinada de como cada material compensa essas duas propriedades.

Antes de olhar o gráfico, observe que a vida útil real e os níveis de ruído dependem muito da condição do trilho, das práticas de lubrificação e do ciclo de trabalho do elevador, portanto, os valores mostrados representam comparações relativas gerais, em vez de garantias fixas para qualquer instalação. Os três materiais comparados são náilon padrão, náilon autolubrificante embebido em óleo e POM. Cada coluna é dividida em dois segmentos empilhados que representam uma contribuição relativa de resistência ao desgaste e uma contribuição relativa de amortecimento de ruído, de modo que a altura total da coluna reflete o desempenho relativo geral em ambos os fatores combinados.

O gráfico mostra uma progressão clara do náilon padrão, passando pelo náilon incorporado em óleo até o POM, com a altura total da coluna aumentando tanto na resistência ao desgaste quanto no amortecimento de ruído à medida que os materiais se tornam mais especializados. O náilon padrão normalmente oferece o perfil de desempenho mais básico entre os três, e é por isso que continua comum em aplicações de frete e de menor ciclo de trabalho, onde a eficiência de custo dos componentes supera o benefício da vida útil prolongada do revestimento. O náilon autolubrificante embebido em óleo mostra um avanço significativo na resistência ao desgaste porque o lubrificante embebido reduz o atrito superficial no ponto de contato, o que também contribui para uma melhoria moderada no amortecimento de ruído. O POM apresenta o desempenho combinado mais forte nesta comparação, em grande parte devido à sua maior rigidez inerente e estabilidade dimensional, o que ajuda a manter uma geometria de contato consistente com o trilho durante um intervalo de serviço mais longo. Essa progressão ilustra por que projetos de modernização de elevadores e elevadores de passageiros com ciclos de trabalho mais elevados frequentemente especificam POM ou revestimentos de náilon incorporados em óleo em vez de náilon padrão, embora o náilon padrão continue sendo uma escolha razoável para aplicações de menor demanda. Vale a pena notar que o desempenho do amortecimento de ruído também é influenciado pela calibração da mola e pelo alinhamento do trilho, e não apenas pelo material do revestimento, portanto a seleção do revestimento deve ser considerada juntamente com práticas adequadas de instalação e ajuste. As equipes de manutenção que comparam opções de revestimento devem solicitar orientação do fabricante sobre a vida útil esperada para a velocidade e o ciclo de trabalho específicos do seu elevador, em vez de confiar apenas em comparações gerais de materiais, como a mostrada aqui. Como a substituição do revestimento é uma tarefa de manutenção rotineira, muitos compradores padronizam um único material de revestimento em toda a frota para simplificar o estoque e o planejamento de substituição.

Tendências do setor em compatibilidade com sapatas guia e velocidade ferroviária

Como as velocidades nominais dos elevadores geralmente apresentam tendência ascendente nas novas instalações, a relação entre o tipo de sapata guia e a velocidade do trilho tornou-se uma parte cada vez mais importante das discussões sobre especificações. O gráfico de dispersão abaixo apresenta uma visão geral e ilustrativa de como o uso de sapatas deslizantes e de guia de rolos tende a se distribuir por uma faixa de velocidades nominais de elevadores, com base na observação geral da indústria, em vez de um conjunto de dados medido específico.

Antes de revisar o gráfico, vale a pena enfatizar que os requisitos individuais de construção, a qualidade dos trilhos e as expectativas de conforto de condução podem mudar um determinado projeto para qualquer tipo de sapata guia fora deste padrão geral. Cada ponto no gráfico representa um exemplo de aplicação geral, representado graficamente com a velocidade nominal no eixo horizontal e a prioridade relativa da demanda de deslocamento no eixo vertical, para ilustrar onde as aplicações de sapata guia deslizante tendem a se agrupar em relação às aplicações de sapata guia de rolo.

O padrão de dispersão mostra aplicações de sapatas de guia deslizantes, no tom mais claro, agrupadas em direção à região de velocidade mais baixa e menor prioridade de conforto de condução do gráfico, enquanto as aplicações de sapatas de guia de rolo, em tom mais escuro, agrupam-se em direção à região de velocidade mais alta e maior prioridade de conforto de condução. Este agrupamento reflete o padrão geral da indústria, onde o contato deslizante permanece totalmente adequado em velocidades mais baixas, uma vez que a vibração relacionada ao atrito e a geração de calor permanecem dentro de uma faixa administrável. À medida que a velocidade nominal aumenta, as expectativas de conforto de condução normalmente também aumentam, particularmente em edifícios comerciais e de passageiros de grande altura, o que muda a preferência de especificação para sapatas de guia de rolos que reduzem a vibração relacionada ao atrito em velocidades de deslocamento mais altas. Há uma zona de transição visível no meio do gráfico onde aparecem ambos os tipos de sapatas-guia, refletindo projetos do mundo real onde a velocidade por si só não determina totalmente a escolha, uma vez que fatores como a qualidade ferroviária, o padrão de utilização do edifício e o orçamento de modernização também desempenham um papel. Esta zona de transição é uma conclusão importante para as equipes de especificação, pois mostra que elevadores de velocidade média não estão automaticamente restritos a um tipo de sapata guia e devem ser avaliados com base em uma combinação de fatores, e não apenas na velocidade. Isso também explica por que alguns fabricantes de elevadores e empreiteiros de modernização continuam a especificar sapatas-guia deslizantes bem projetadas, incluindo tipos com mola e revestimento composto, mesmo em velocidades em que as sapatas-guia de roletes são comuns, especialmente quando a eficiência de custos e a simplicidade mecânica continuam sendo prioridades. Para compradores que gerenciam frotas de elevadores de velocidade mista, esse padrão é um ponto de partida útil para agrupar unidades por tipo provável de sapata guia antes de solicitar cotações de um fabricante ou fornecedor de sapata guia deslizante de elevador.

Esse tipo de trabalho de adequação à aplicação se beneficia de um fabricante com ampla experiência prática em diversas marcas de elevadores e classes de velocidade. A Ningbo Yinzhou Fukangda Elevator Parts Factory, fundada em 2006 e com sede no Parque Industrial Da'ao, distrito de Yinzhou, cidade de Ningbo, província de Zhejiang, é um fabricante e fábrica de peças para elevadores especializada em pesquisa, desenvolvimento, produção e vendas de componentes para elevadores, incluindo sapatas guia deslizantes. O centro de produção da empresa opera uma variedade de equipamentos de processamento de hardware e plástico juntamente com linhas de produção de montagem e procedimentos de inspeção maduros, apoiando precisão e qualidade consistentes em todo o fornecimento. Ao longo de sua história operacional, a empresa construiu experiência de cooperação com marcas de elevadores bem estabelecidas, incluindo Hitachi, Mitsubishi, Otis, Thyssen, Guangri, Kangli, Ásia-Pacífico e Suzuki, refletindo ampla familiaridade com as configurações de suporte e perfis de trilhos usados ​​em diferentes sistemas de elevadores, o que é particularmente relevante para projetos de modernização e retrofit envolvendo frotas de elevadores de marcas mistas.

Orientação de manutenção para operação confiável de longo prazo

A inspeção de rotina e a substituição oportuna do revestimento são o que mantém as sapatas-guia deslizantes com desempenho consistente durante a vida útil do elevador. Como a camisa é projetada como um componente de desgaste, um cronograma de inspeção estruturado geralmente é mais eficaz do que esperar por problemas perceptíveis de qualidade de condução antes de agir.

1. Inspecione regularmente a espessura do revestimento e a condição da superfície, verificando se há desgaste irregular que possa indicar desalinhamento do trilho ou pressão excessiva da mola.
2. Confirme se a lubrificação do trilho é aplicada e mantida de acordo com os requisitos operacionais do elevador, uma vez que a lubrificação inadequada acelera o desgaste do revestimento em sapatas deslizantes.
3. Verifique a tensão e a folga da mola nas sapatas com mola para confirmar se elas permanecem dentro da faixa de ajuste especificada pelo fabricante.
4. Preste atenção a ruídos ou vibrações incomuns durante a operação, que geralmente sinalizam desgaste da camisa, desalinhamento do trilho ou suporte de montagem solto antes que sintomas mais visíveis apareçam.
5. Verifique se os parafusos do suporte de montagem permanecem devidamente apertados, uma vez que a vibração ao longo do tempo pode afrouxar gradualmente os fixadores nos conjuntos da sapata guia do carro e do contrapeso.
6. Substitua os revestimentos proativamente quando o desgaste se aproximar da espessura mínima recomendada pelo fabricante, em vez de esperar até que o contato com o trilho seja comprometido.

Manter um registro de inspeção simples que registre as medições de espessura da camisa ao longo do tempo torna mais fácil prever o momento da substituição e planejar o estoque de peças sobressalentes, em vez de reagir ao desgaste inesperado. Como a substituição da camisa é normalmente uma tarefa rotineira e de baixa complexidade em comparação com o serviço de rolamento da sapata guia de rolos, muitas equipes de manutenção a tratam como parte de uma visita de serviço periódica padrão. Trabalhar com um fabricante de sapatas guia deslizantes para elevadores que oferece produtos de qualidade consistente e revestimentos de reposição prontamente disponíveis ajuda a minimizar o tempo que os elevadores ficam fora de serviço durante a manutenção de rotina.
